TEMAT: Moje imadło

Moje imadło 2016/01/04 16:11 #157447

  • Nord
  • Nord Avatar
  • Offline
  • Użytkownik
  • Posty: 40
  • Podziękowań: 41
Witam

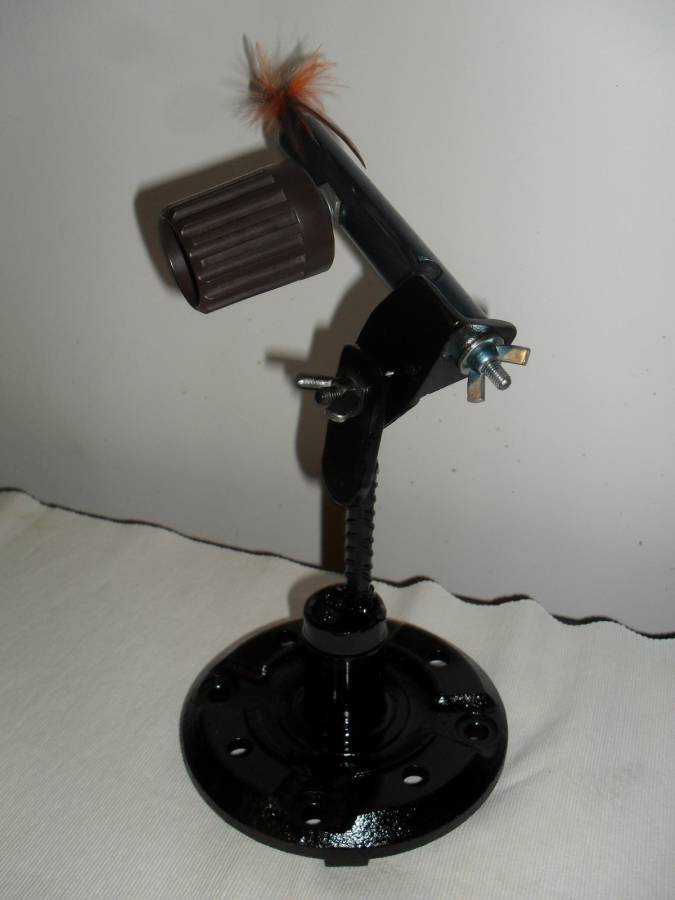

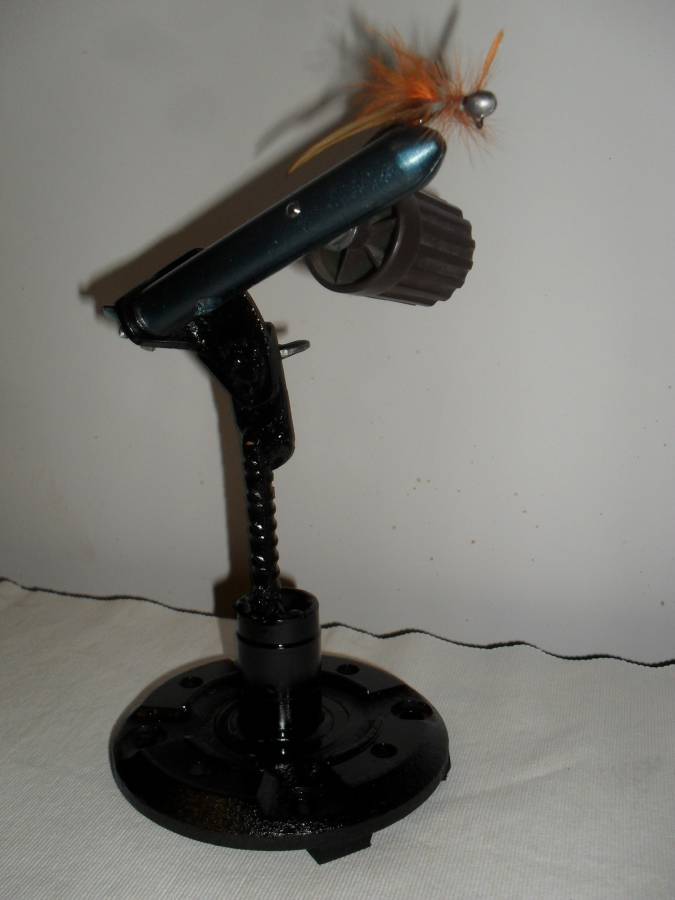

Chcę zaprezentować imadło do kręcenia kogutów mojego projektu.
Wszystko wykonane z materiałów złomowych :)
Szczęka jest obrotowa, ma także regulowany kąt pochylenia.
Do muszek na małych haczykach zbyt mało precyzyjnę ale to z czasem.




Ostatnio zmieniany: 2016/01/04 16:14 przez Nord.
Za tę wiadomość podziękował(a): PiterS, J-A-C-E-K, kamyk

Moje imadło 2016/01/04 17:18 #157448

  • J-A-C-E-K
  • J-A-C-E-K Avatar
  • Offline
  • Użytkownik
  • Posty: 888
  • Podziękowań: 647
Super, a powiedz z czego zrobiłeś szczęki?

Moje imadło 2016/01/04 17:41 #157452

  • jogi
  • jogi Avatar
  • Offline
  • Użytkownik
  • Posty: 30
  • Podziękowań: 4

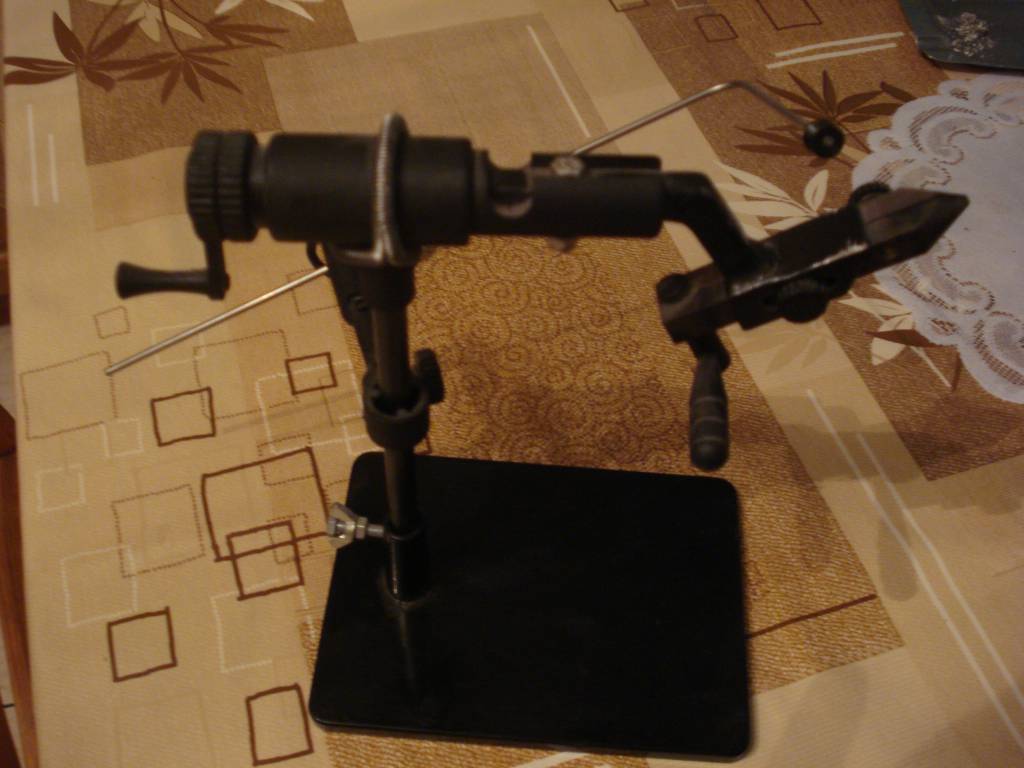

A tutaj moje po Denvise po lekkim tuningu (ulepszone szczęki , wydlużony uchwyt i nowa podstawa) szczęki orginalne były poprostu do niczego.
Ostatnio zmieniany: 2016/01/04 17:44 przez jogi.

Moje imadło 2016/01/04 18:09 #157454

  • Nord
  • Nord Avatar
  • Offline
  • Użytkownik
  • Posty: 40
  • Podziękowań: 41
Szczęki wykonałem z metalowego pręta około 18mm średnicy przeciętego wzdłuż do ok 2/3 długości (przecięcie zakończone otworem).
Końcówkę wyszlifowałem "na stożek".
Gwint m6 który ściska szczęki i na końcu gwint także m6 do mocowania w podstawie.

Jak by ktoś chciał "takie coś" wykonać chętnie pomogę :)

schematu z painta nie mogę wstawić
Ostatnio zmieniany: 2016/01/04 18:17 przez Nord.

Moje imadło 2016/01/04 21:01 #157473

  • J-A-C-E-K
  • J-A-C-E-K Avatar
  • Offline
  • Użytkownik
  • Posty: 888
  • Podziękowań: 647
To się brachu napracowałeś trochę. Ja chciałem sobie też zrobić imadełko, tylko ze zwykłej stali węglowej to chyba nie ma sensu, bo po kilkukrotnym użyciu prawdopodobnie szczęki wykonane z takiej stali szybko się zdeformują, a wykonanie tego ze stali nierdzewnej nie będzie proste.

Moje imadło 2016/01/07 16:50 #157634

  • jogi
  • jogi Avatar
  • Offline
  • Użytkownik
  • Posty: 30
  • Podziękowań: 4
JACEK użyj stali nerzędziowej np h45 lub nc 10 obrób tak jak potrzebujesz potem szczęki zahartuj następnie odpuść i gotowe, a zwykłą siwuchą nie zawracaj sobie głowy ot cała filozofia.
Za tę wiadomość podziękował(a): J-A-C-E-K
